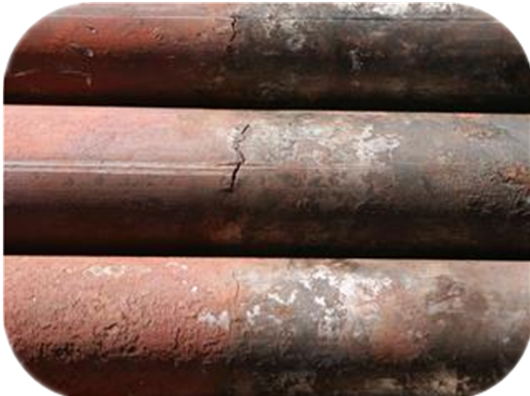

應(yīng)力腐蝕是指在拉應(yīng)力作用下，金屬在腐蝕介質(zhì)中引起的破壞。是一種材料、機(jī)械零件或構(gòu)件在靜應(yīng)力（主要是拉應(yīng)力）和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。
應(yīng)力腐蝕是指在拉應(yīng)力作用下，金屬在腐蝕介質(zhì)中引起的破壞。是一種材料、機(jī)械零件或構(gòu)件在靜應(yīng)力（主要是拉應(yīng)力）和腐蝕的共同作用下產(chǎn)生的失效現(xiàn)象。
可產(chǎn)生應(yīng)力腐蝕破壞的金屬材料－環(huán)境的組合主要有以下幾種： (1) 對碳鋼和低合金鋼，介質(zhì)有堿液，硝酸鹽溶液，無水液氨，濕硫化氫，醋酸等； (2) 對奧式體不銹鋼，介質(zhì)有氯離子，氯化物+蒸汽，硫化氫，堿液等； (3) 對含鉬奧式體不銹鋼，介質(zhì)有堿液，氯化物水溶液，硫酸+硫酸銅的水溶液等； (4) 對黃銅，介質(zhì)有氨氣及溶液，氯化鐵，濕二氧化硫等； (5) 對鈦，介質(zhì)有含鹽酸的甲醇或乙醇，熔融氯化鈉等； (6) 對鋁，介質(zhì)有濕硫化氫，含氫硫化氫，海水等。 |
|
檢測內(nèi)容
檢測項目 | 檢測標(biāo)準(zhǔn) | 樣品尺寸 |
鋁合金應(yīng)力腐蝕試驗 | GB/T 22640-2008 | C型彎試樣直徑16-32mm，直徑與厚度的比值在10-16之間 |
ASTM G47-1998(2011) | 拉伸試樣 1.標(biāo)準(zhǔn)試樣：試樣長度≥100mm，工作段應(yīng)長25.4mm，直徑6.35±0.13mm。每組三個試樣。 2.小尺寸試樣：試樣長度≥100mm，工作段25.4mm，直徑3.81±0.05mm。每組三個試樣。 C型環(huán)試樣 外徑≥15.88mm 具體參照圖紙；至少3個樣。 | |
ASTM G139-2005(2011) | 1.標(biāo)準(zhǔn)試樣：試樣長度≥100mm，工作段應(yīng)長25.4mm，直徑6.35±0.13mm。每組三個試樣。 2.小尺寸試樣：試樣長度≥100mm，工作段25.4mm，直徑3.81±0.05mm。每組三個試樣。 | |
銅合金應(yīng)力腐蝕試驗 | YS/T 814-2012 | Ф≤75mm時，L≥150mm；Ф≥75mm時， 或者 1.試樣規(guī)格不能大于100*100*30mm 2. 2kg以下試樣6個，2kg以上試樣3個 數(shù)量：2個 |
GB/T 10567.1-2007 | ||
GB/T 10567.2-2007 | ||
ISO 6957:1988 | ||
DIN 50916-2:1985 | ||
塑料應(yīng)力腐蝕試驗 | GB/T 1842-2008 | 客戶提供規(guī)定厚度的試片(條件A試片厚度為3.00~3.30mm，條件B和C試片厚度在1.84~1.97mm)，樣條尺寸：38×13mm，建議送樣A4 大小 |
